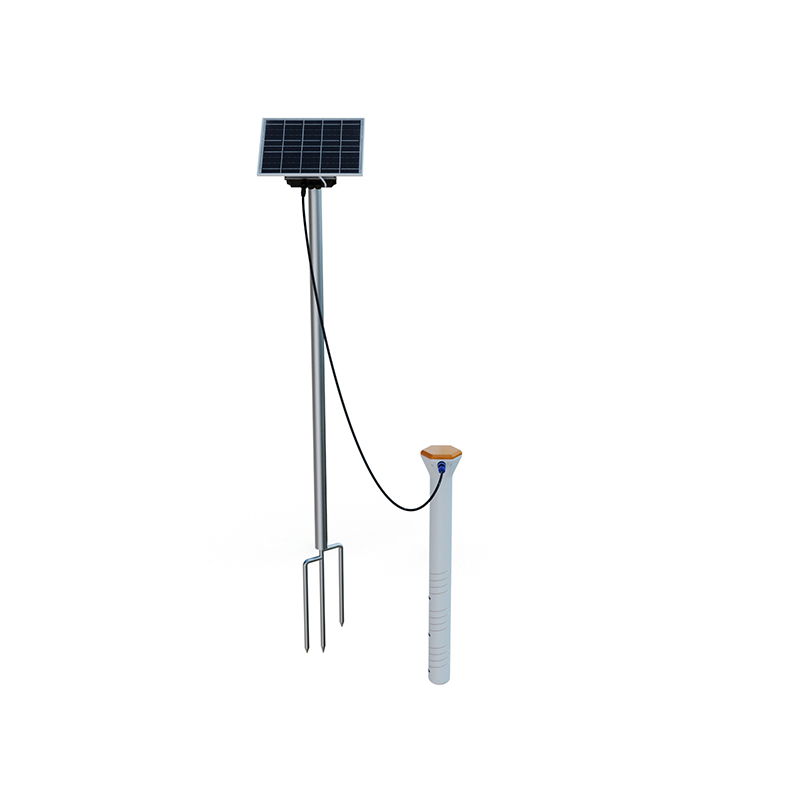

一、多點土壤水分監測系統產品簡介

多點(dian)土(tu)壤(rang)(rang)(rang)(rang)水(shui)(shui)分(fen)監(jian)測系(xi)(xi)統(tong)又稱土(tu)壤(rang)(rang)(rang)(rang)含水(shui)(shui)量監(jian)測儀(yi)、土(tu)壤(rang)(rang)(rang)(rang)剖面水(shui)(shui)分(fen)儀(yi)，多點(dian)土(tu)壤(rang)(rang)(rang)(rang)水(shui)(shui)分(fen)監(jian)測系(xi)(xi)統(tong)不僅可實時監(jian)測墑情的最(zui)主要參數，土(tu)壤(rang)(rang)(rang)(rang)水(shui)(shui)分(fen)、土(tu)壤(rang)(rang)(rang)(rang)溫度(du)(du)，還(huan)提(ti)供了額外的擴展能力(li)，可根據監(jian)測需求增加對應土(tu)壤(rang)(rang)(rang)(rang)傳感器。多點(dian)土(tu)壤(rang)(rang)(rang)(rang)水(shui)(shui)分(fen)監(jian)測系(xi)(xi)統(tong)是(shi)用(yong)(yong)于(yu)(yu)監(jian)測土(tu)壤(rang)(rang)(rang)(rang)剖面溫度(du)(du)、土(tu)壤(rang)(rang)(rang)(rang)剖面濕(shi)度(du)(du)、土(tu)壤(rang)(rang)(rang)(rang)剖面電導(dao)(dao)率的在線監(jian)測設(she)備，集土(tu)壤(rang)(rang)(rang)(rang)溫度(du)(du)、水(shui)(shui)分(fen)、電導(dao)(dao)率可廣泛應用(yong)(yong)于(yu)(yu)智(zhi)慧(hui)(hui)大棚、智(zhi)慧(hui)(hui)果園、智(zhi)慧(hui)(hui)灌溉等(deng)農業工程領域。

二、多點土壤(rang)水分監測(ce)系統產品參數

太陽能板功率：8W

太陽能板標準工作電壓：DC5V

內置鋰電池容量：5000mAh

傳感器啟動(dong)時間：60S

傳感器供電電壓：DC12V

傳感器供電電流：22mA

傳(chuan)感(gan)器功耗：0.26W

通訊方(fang)式：485 Modbus RTU協議(yi)

測量參數：可(ke)同時測量3層(ceng)（10層(ceng)以下可(ke)定制(zhi)層(ceng)數）

測(ce)(ce)量(liang)(liang)原(yuan)理：通(tong)過測(ce)(ce)量(liang)(liang)土壤(rang)介電(dian)常數建立數學模型，設計螺旋(xuan)式測(ce)(ce)量(liang)(liang)電(dian)極(ji)測(ce)(ce)量(liang)(liang)土壤(rang)體積含(han)水率數據。

三、多點土壤水(shui)分監測系統(tong)優勢與特點

★單個土壤(rang)管式傳感器可(ke)以同時測量多個深(shen)度的土壤(rang)參數，監測深(shen)度可(ke)定(ding)制（小于1M）。

★傳(chuan)感器(qi)采(cai)用低功耗設計(ji)，功耗低至(zhi)0.26W，適用于野外長(chang)期無人(ren)監測。

★傳感器每層都可以獨立測量溫(wen)度(du)、濕度(du)、電導率參數。

★傳感器外(wai)殼(ke)采用進口PC材(cai)質，強度高(gao)、耐腐蝕(shi)、對(dui)環境(jing)無污染。

★傳(chuan)感(gan)器防水等級達到IP67，應對長(chang)期(qi)室外監測。

★傳感器測量一定區域內的平均濕度，彌補了(le)單點測量具有局限性的問(wen)題。

★傳感(gan)器采(cai)用自(zi)主設(she)計(ji)的螺(luo)旋式(shi)測量(liang)(liang)電極，改(gai)善傳感(gan)器與土壤之間(jian)的接(jie)觸，盡量(liang)(liang)避免空(kong)氣(qi)間(jian)隙造(zao)成的測量(liang)(liang)誤差。

四、多點土(tu)壤水分(fen)監測系統使用注意事項

a.傳(chuan)感器(qi)使用(yong)應嚴格按(an)照安(an)裝使用(yong)說明書(shu)進行。

b.多個傳感(gan)器同時工作時，必(bi)須間隔3米以上距離。

c.傳(chuan)(chuan)感器測量(liang)原理(li)限制，傳(chuan)(chuan)感器測量(liang)地(di)為中心半徑3米范(fan)圍內不應(ying)有電磁(ci)線纜和(he)強磁(ci)輻射(she)干擾(rao)，避免造成(cheng)傳(chuan)(chuan)感器測量(liang)的巨大誤差和(he)損壞(huai)。

d.傳(chuan)感器(qi)的安(an)裝環境應該符合(he)傳(chuan)感器(qi)的測量范(fan)圍，避(bi)免(mian)超量程等不規范(fan)行為。

e.傳感器安裝(zhuang)應避開強酸強堿、重(zhong)油污重(zhong)金屬環境進(jin)行。

f.傳(chuan)感(gan)器(qi)為(wei)土壤測量(liang)傳(chuan)感(gan)器(qi)，禁止使(shi)用本傳(chuan)感(gan)器(qi)對其(qi)他物質進行測量(liang)。

g.傳感器安裝環(huan)境不能有(you)強振動。

h.傳感器不能有(you)過強外(wai)力作(zuo)用。

i.禁止拆(chai)卸，私自拆(chai)卸視為(wei)不(bu)合規行(xing)為(wei)，后(hou)續將不(bu)再提供任何服務(wu)行(xing)為(wei)。

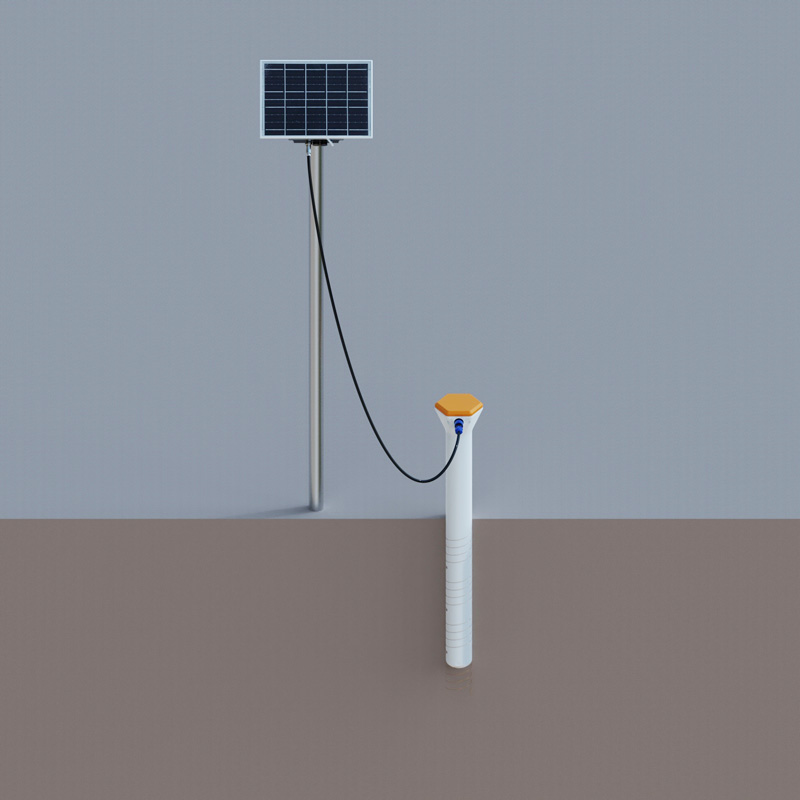

五(wu)、多(duo)點(dian)土(tu)壤(rang)水(shui)分監測(ce)系(xi)統結構圖(tu)

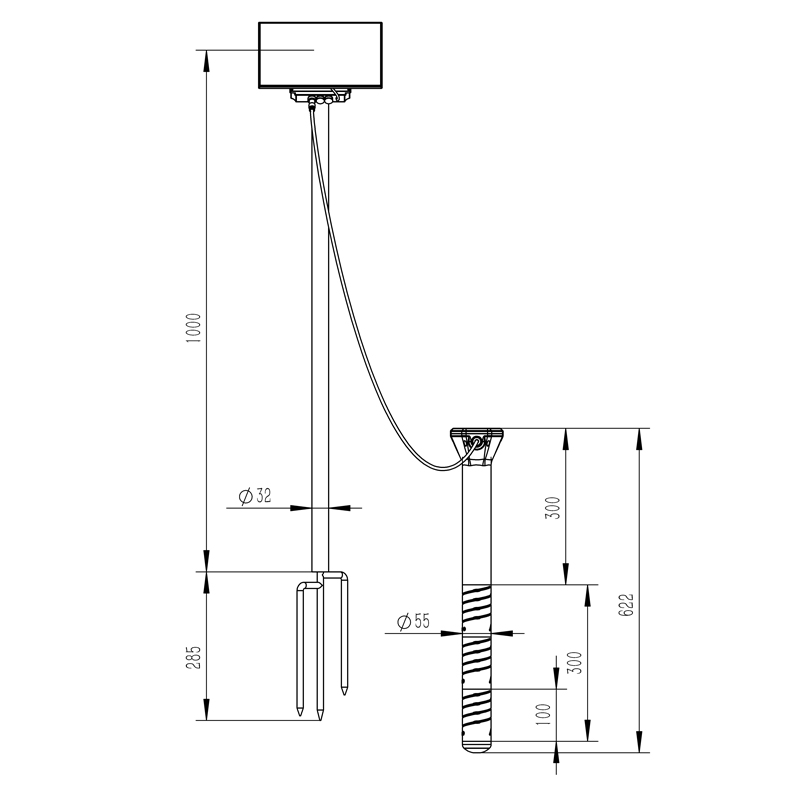

六、多點土壤水分監(jian)測(ce)系統尺寸(cun)圖

七、多點土壤水(shui)分監測(ce)系(xi)統安裝方法

鉆孔法：

1.取(qu)土鉆(zhan)(zhan)鉆(zhan)(zhan)頭(tou)(tou)、手(shou)柄、支桿(gan)，完成(cheng)后將取(qu)土鉆(zhan)(zhan)豎直于地(di)面，雙手(shou)緊握(wo)手(shou)柄順時針下(xia)壓慢(man)速轉(zhuan)動。(注(zhu)意：不(bu)要(yao)太用力，務必慢(man)速多(duo)轉(zhuan)幾圈，防止鉆(zhan)(zhan)頭(tou)(tou)跑偏至孔(kong)洞打(da)歪(wai))

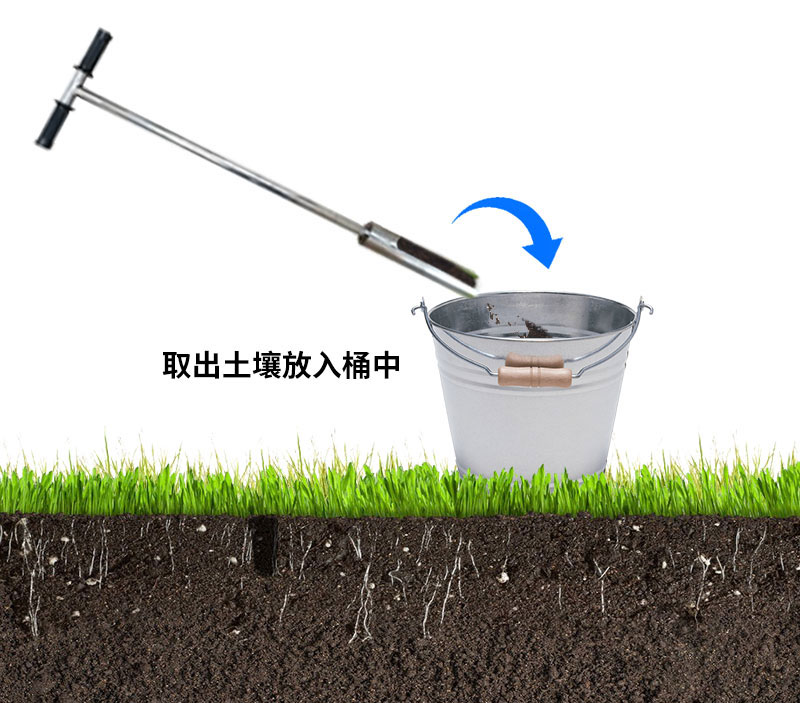

2.將取土(tu)(tu)鉆從孔洞中取出，放到盆(pen)子里(li)，用工具把(ba)鉆出的土(tu)(tu)收集(ji)到盆(pen)子里(li)以(yi)用來和泥漿。(注(zhu)意(yi)：第一鉆土(tu)(tu)因為雜質過多(duo)，不做收集(ji))

3.反復(fu)持續上述(shu)打孔(kong)、取土，并在此(ci)過程中嘗試(shi)性地將(jiang)傳(chuan)(chuan)感(gan)器輕放入(ru)孔(kong)洞中(請勿(wu)將(jiang)設備(bei)用力觸底)，以測試(shi)孔(kong)洞的深度是否合適;若有卡(ka)頓，則使用取土鉆(zhan)修正，保證傳(chuan)(chuan)感(gan)器放入(ru)、取出都比較順暢;直到孔(kong)深與傳(chuan)(chuan)感(gan)器所標識的安裝位置齊平（零刻度線），打孔(kong)完成。

4.挑出盆中(zhong)土壤雜質(zhi)，石子(zi)、根、不容易溶解的(de)土塊等。將(jiang)土壤搓(cuo)細(xi)，以便和泥(ni)漿。

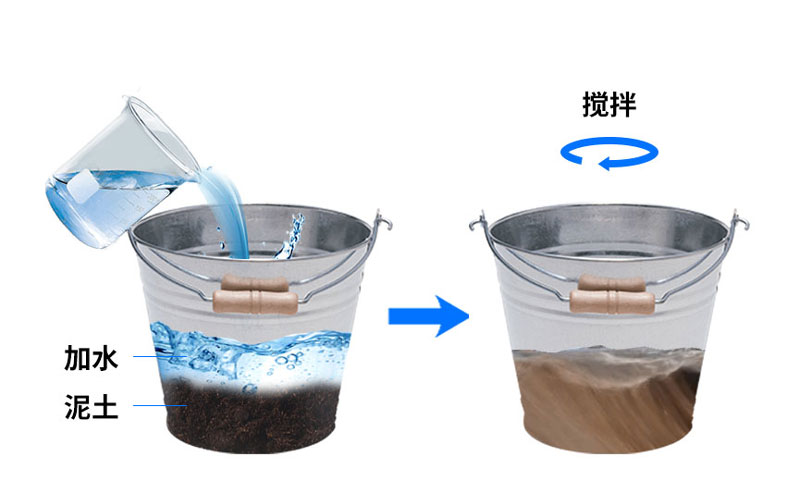

5.倒入適量水，充(chong)分攪拌至(zhi)粘稠(chou)狀(zhuang);壤土泥漿一(yi)般不(bu)能稠(chou)于“芝麻醬”狀(zhuang)。

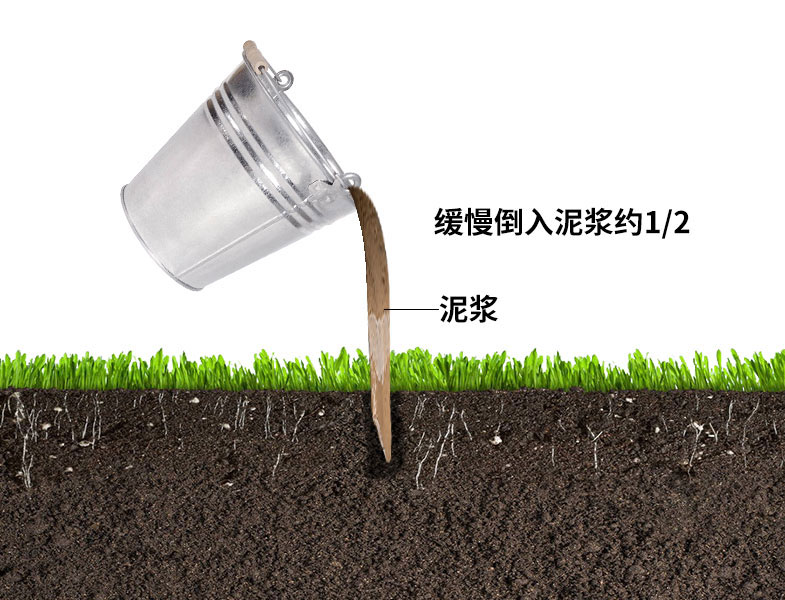

6.將泥(ni)漿慢(man)慢(man)倒(dao)入孔洞，大概到孔洞1/2的位置;可根據實際情況酌情增(zeng)減。

7.將傳感器慢慢放入孔(kong)(kong)洞中(zhong)，順時針轉動(dong)并(bing)下(xia)壓，速度過(guo)快可(ke)(ke)能會(hui)導致氣泡(pao)不能被(bei)完(wan)全排出。(注意：再轉動(dong)下(xia)壓的過(guo)程中(zhong)不可(ke)(ke)以上拔(ba)傳感器，防止氣體再次吸(xi)入孔(kong)(kong)中(zhong))

8.當傳感器安裝到正確的深(shen)度后，設備周圍會溢出一些泥(ni)漿(jiang)，灌漿(jiang)完成(cheng);此時(shi)傳感器安裝深(shen)度與洞(dong)口齊平。(注(zhu)意(yi)：將傳感器周圍3CM以外多余的泥(ni)漿(jiang)清除(chu)，防止(zhi)結塊影響水分(fen)下滲(shen))

掩埋法：使(shi)用(yong)鎬子挖一個埋傳感器的深坑，和泥漿將傳感器掩埋，處(chu)理細節參照鉆孔法。
