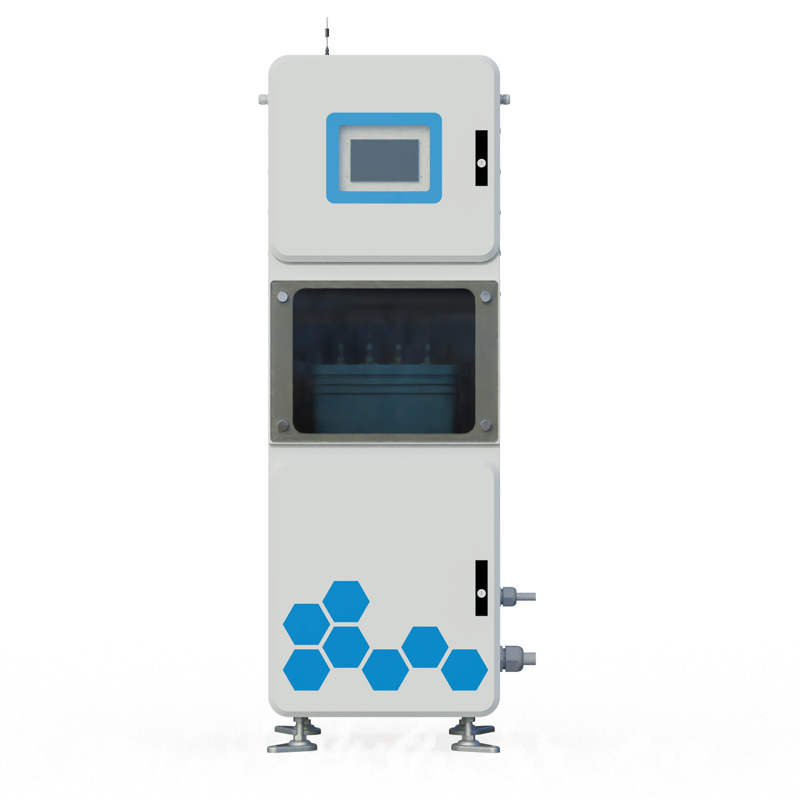

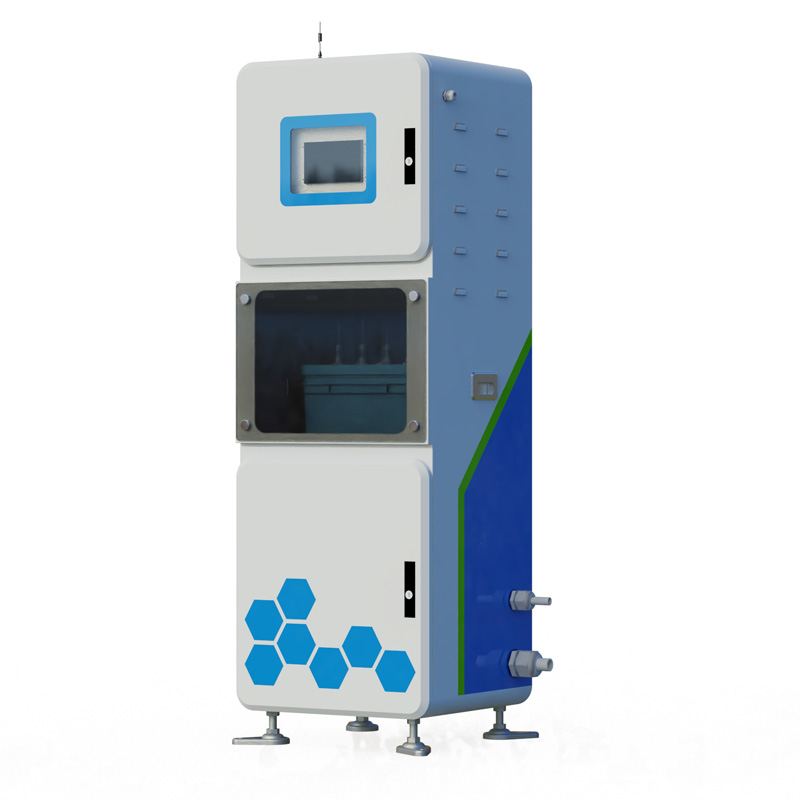

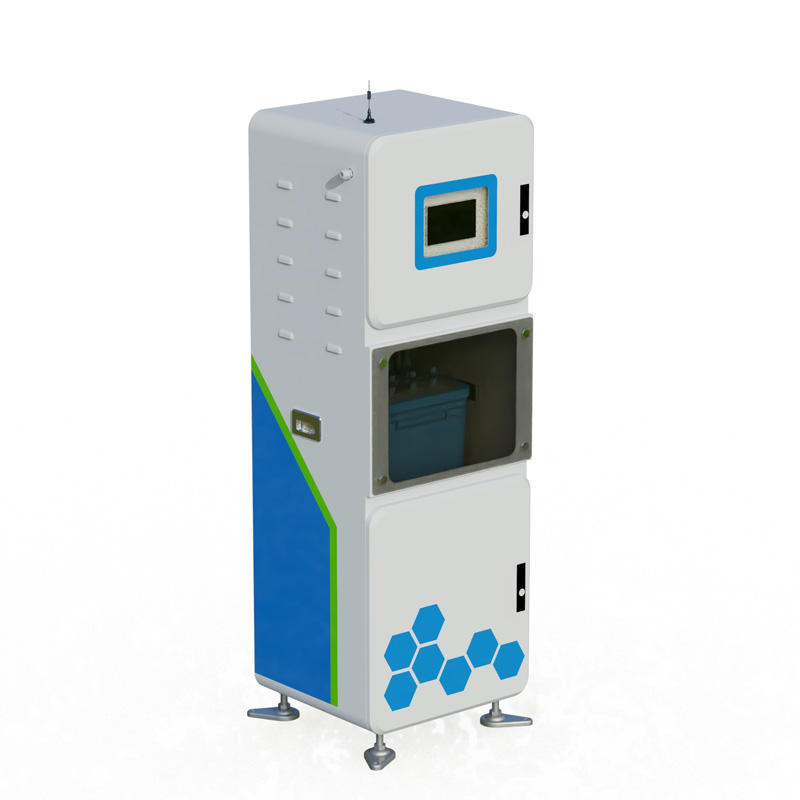

一、多參數水質在線監測設備產品介紹

1.概述

多(duo)(duo)參(can)數(shu)(shu)水(shui)質(zhi)在線(xian)監(jian)測(ce)(ce)(ce)設(she)備又稱(cheng)多(duo)(duo)參(can)數(shu)(shu)水(shui)質(zhi)在線(xian)自動監(jian)測(ce)(ce)(ce)儀，多(duo)(duo)參(can)數(shu)(shu)水(shui)質(zhi)在線(xian)監(jian)測(ce)(ce)(ce)設(she)備可連續監(jian)測(ce)(ce)(ce)pH、濁度等參(can)數(shu)(shu)，一體(ti)化設(she)計易安裝，是專(zhuan)門(men)為無人(ren)值守場合(he)設(she)計的多(duo)(duo)參(can)數(shu)(shu)水(shui)質(zhi)監(jian)測(ce)(ce)(ce)系(xi)統(tong)。QSZ06多(duo)(duo)參(can)數(shu)(shu)水(shui)質(zhi)在線(xian)監(jian)測(ce)(ce)(ce)設(she)備是基于物聯網技術的綜(zong)合(he)傳感(gan)器采集、顯示、分析系(xi)統(tong)，供水(shui)水(shui)質(zhi)監(jian)測(ce)(ce)(ce)微(wei)系(xi)統(tong)，由穩流排氣單(dan)(dan)元、分析測(ce)(ce)(ce)試(shi)單(dan)(dan)元、系(xi)統(tong)控制單(dan)(dan)元和遠程通訊單(dan)(dan)元等組成，具備完善的供電、防雷、網絡通訊等功能(neng)。

2.產品定位

QSZ06多參數水質在線監測設備具有自動監測功能，一體化抽取式微型水質自動監測站主要監測(ce)項(xiang)目為：PH、溫(wen)度、濁(zhuo)度、電導率、溶解氧、COD、氨氮(dan)、懸浮物、總氮(dan)等。它采用(yong)高度集成技術(shu)，在一個機(ji)柜內(nei)實現了(le)自動(dong)水質監測(ce)功能。

多參數(shu)水(shui)(shui)(shui)(shui)質在(zai)線(xian)監(jian)測設(she)備可廣泛用(yong)于河流(liu)、城(cheng)市(shi)或村鎮自(zi)來水(shui)(shui)(shui)(shui)廠、自(zi)來水(shui)(shui)(shui)(shui)輸水(shui)(shui)(shui)(shui)管網、自(zi)來水(shui)(shui)(shui)(shui)二次(ci)供(gong)水(shui)(shui)(shui)(shui)、用(yong)戶末梢、室內游泳(yong)池、大型凈(jing)水(shui)(shui)(shui)(shui)設(she)備和直飲水(shui)(shui)(shui)(shui)等(deng)水(shui)(shui)(shui)(shui)質在(zai)線(xian)監(jian)測，是水(shui)(shui)(shui)(shui)廠生(sheng)產過(guo)程控制、水(shui)(shui)(shui)(shui)利水(shui)(shui)(shui)(shui)務管理、衛生(sheng)監(jian)督等(deng)領域必(bi)不可少的在(zai)線(xian)分析設(she)備。

3.功能與特點

GPRS聯網4G

支(zhi)持擴(kuo)展RJ45聯網

支(zhi)持擴展傳感器遠傳

支持LED屏顯示7.0寸觸(chu)摸控制屏

支持擴展安卓屏顯示、存儲

擴展安卓屏支(zhi)持2G數據存(cun)儲(chu)、U盤數據導出

支(zhi)持一路RS485 modbus-RTU協議(yi)從站

支持(chi)多通道(dao)RS485 modbus-RTU傳感器擴展(zhan)

配套物(wu)聯網數據展示、存儲、分析平(ping)臺

平臺支持TCP短鏈接、HTTP協議等(deng)多(duo)種協議數據轉發

二、多參數水質在(zai)線監測(ce)設備系統組成

供(gong)水(shui)(shui)水(shui)(shui)質監測(ce)微系(xi)統由供(gong)電單(dan)(dan)元(yuan)(yuan)、水(shui)(shui)泵(beng)控(kong)制單(dan)(dan)元(yuan)(yuan)、分析測(ce)試單(dan)(dan)元(yuan)(yuan)、顯示單(dan)(dan)元(yuan)(yuan)、水(shui)(shui)泵(beng)單(dan)(dan)元(yuan)(yuan)和遠程(cheng)通訊單(dan)(dan)元(yuan)(yuan)及集(ji)成箱主體(ti)單(dan)(dan)元(yuan)(yuan)組成。

1.供電單元

電源(yuan)AC220V。

2.水泵控(kong)制單(dan)元(yuan)

智能型自吸泵最高(gao)揚程(cheng):25m開(kai)口流量:1.8m3/h

3.分析測試(shi)單(dan)元

分析測試單(dan)元，主要(yao)由(you)pH、溶解(jie)氧、電導率、濁(zhuo)度、ORP、溫度傳(chuan)感器構成，通過螺紋或緊(jin)配固(gu)定件固(gu)定于(yu)流通池上(shang)，傳(chuan)感器主要(yao)參數如(ru)下：

型號	名稱	測量范圍	原理	測量精度	分辨率	是否標配	備注
S5	氨氮	0~1000mg/l	離子選擇電極法	讀數的10%,±0.5℃	0.01mg	√	氨氮pH一體式；帶溫補
	pH	0~14（ph）	電化學（鹽橋）	±0.1PH;±0.1℃	0.01	√
S7	電導率	0~10000uS/cm	接觸式電極法	±1.5%；±0.1°C	1uS/cm	√	帶溫補
S8	溶解氧	0~20mg/L	熒光壽命法	±2%，±0.3℃	0.01mg/L	√	帶溫補
S9	濁度	0~1000NTU	散射光法	±1%，±0.3℃	0.1NTU	√	帶溫補

注意：傳感器安裝(zhuang)時不(bu)能倒(dao)置或者水平(ping)安裝(zhuang)，至(zhi)少傾斜(xie)15度角以(yi)上(shang)安裝(zhuang),以(yi)上(shang)水質傳感器工作環境0-50℃，<0.3Mpa

4.顯示(shi)單元

多參數監測儀，安裝于柜門處，進行(xing)數據采集、解析(xi)、顯示、通訊、數據保存操(cao)作，

安卓版本(ben)：4.4.2·CPU：四核Cortex?-A7·RAM/ROM：512M/4G·屏(ping)幕：7寸電容(rong)觸屏(ping)·供電：12V/1A·支持(chi)U盤擴展，支持(chi)內存卡擴展

5.遠(yuan)程通訊

RS485接口MODBUS-RTU通訊協議(yi)出廠設備地(di)址6十進制(zhi)支持(chi)03功(gong)能碼讀取數據

6. 設備箱(xiang)主體單元

安裝方式	機柜落地是安裝，基座。
外形尺寸	1684mm*560mm*510mm 50-100mm可調
外殼材質	216不銹鋼。
防護等級	IP54
供電	市電AC220V
進水口	4分PE管
出水口	6分凈水器PE管
排污口	4分凈水器軟管，（也可手動定期排污）
自吸泵	電機功率:200W
	額定電壓:AC220V/50hz
	水泵尺寸210*145*245/mm
	最大吸程:8m；最高揚程:25m
	開口流量: 1.8m3/h
