一．土壤PH傳感器應用環境說明

土(tu)(tu)壤(rang)(rang)(rang)(rang)(rang)ph傳(chuan)感器(qi)又稱土(tu)(tu)壤(rang)(rang)(rang)(rang)(rang)電(dian)(dian)導率傳(chuan)感器(qi)，土(tu)(tu)壤(rang)(rang)(rang)(rang)(rang)ph傳(chuan)感器(qi)的(de)工作原(yuan)理基于(yu)(yu)電(dian)(dian)化學測(ce)量(liang)技術，可實現土(tu)(tu)壤(rang)(rang)(rang)(rang)(rang)PH在線(xian)實時(shi)監測(ce)，是(shi)一(yi)(yi)種用于(yu)(yu)測(ce)量(liang)土(tu)(tu)壤(rang)(rang)(rang)(rang)(rang)pH值的(de)傳(chuan)感器(qi)。TP1是(shi)我司研制的(de)一(yi)(yi)款土(tu)(tu)壤(rang)(rang)(rang)(rang)(rang)PH傳(chuan)感器(qi)，該變送器(qi)精(jing)度高，響應快，輸出穩定，適用于(yu)(yu)各種土(tu)(tu)質。可長(chang)期埋入土(tu)(tu)壤(rang)(rang)(rang)(rang)(rang)中，耐長(chang)期電(dian)(dian)解，耐腐蝕，抽真空灌封，完全防水。

可廣泛應用于土壤酸堿度(du)的檢測、精細農業、林業、地質勘探、植物培育(yu)、水利、環(huan)保等領域酸堿度(du)的測量。

可(ke)埋入土壤進(jin)行(xing)長(chang)期動態檢測。

性(xing)能穩定(ding)，使用壽命長

IP68防水標準

二．土壤(rang)PH傳感器技術(shu)性能和(he)規(gui)格(ge)

1.技術參數

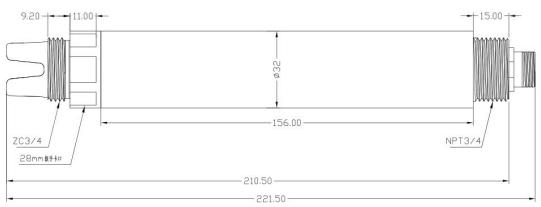

2.土壤(rang)PH傳(chuan)感器(qi)尺寸(cun)圖

傳感器(qi)接(jie)頭(tou)為M12航空插頭(tou)連接(jie)器(qi)5芯(xin)母(mu)座

三．土壤PH傳感器安裝

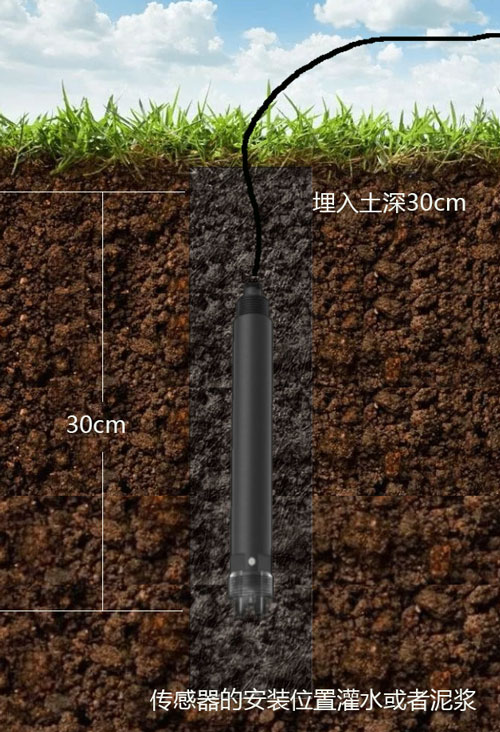

土壤(rang)PH傳感器安裝(zhuang)方(fang)式

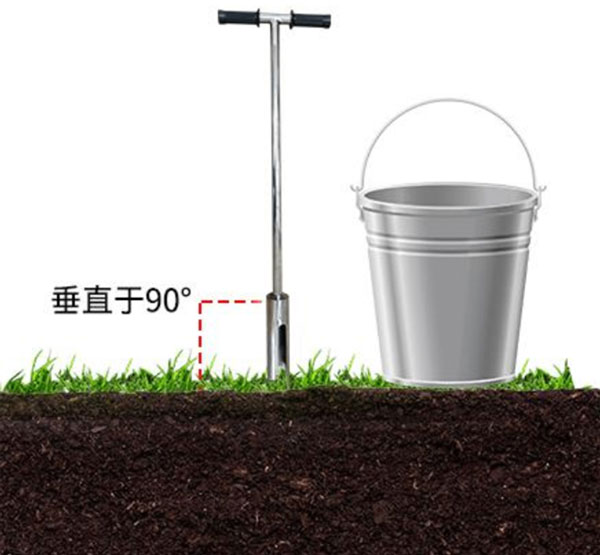

第一步(bu)：使用(yong)土(tu)鉆在合適的位置打孔

1.將直徑20mm土鉆豎直于地面，雙手(shou)緊(jin)握手(shou)柄順時針下壓(ya)慢(man)速轉動。（注意(yi)：不(bu)要太(tai)用(yong)力，務必慢(man)速多轉幾圈(quan)，防止鉆頭跑偏(pian)至孔(kong)洞打歪）

2.將(jiang)取土(tu)鉆從孔洞中取出，放(fang)入桶中將(jiang)土(tu)鉆中的土(tu)收集到桶中用以下一步和泥(ni)漿。

3.反復持續上述(shu)打孔、取土(tu)，并在(zai)此過程(cheng)中嘗試性地將(jiang)傳感(gan)器輕(qing)放(fang)(fang)入(ru)孔洞中（請勿將(jiang)設(she)備用力觸底(di)），以測(ce)試孔洞的深度(du)是(shi)否合適(shi)；若有卡頓，則使用土(tu)鉆修正，保證傳感(gan)器放(fang)(fang)入(ru)、取出都比較順(shun)暢；直到孔深與(yu)傳感(gan)器所標識的安裝位置齊平，打孔完成

第二步：制作泥漿

1.挑出土(tu)壤中的(de)雜質，石子、草根、不容易溶(rong)解的(de)土(tu)塊等。將土(tu)壤搓細，以便和(he)(he)泥漿(jiang)。2.倒入適量水，充分(fen)攪拌至粘稠狀；壤土(tu)泥漿(jiang)一般不能稠于(yu)“芝麻(ma)醬”狀；和(he)(he)泥漿(jiang)完成。

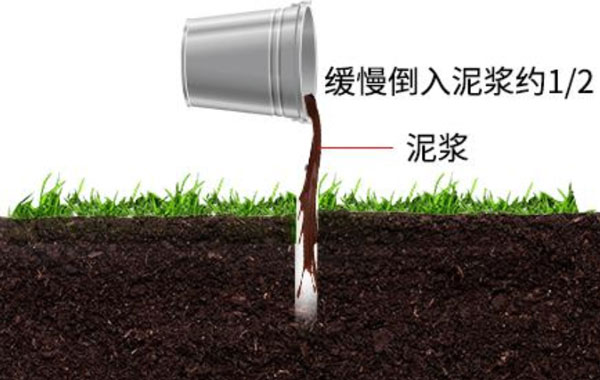

第三步：灌漿安裝

1.將泥(ni)漿緩慢(man)倒入孔洞，大概到孔洞1/2的位(wei)置；可根(gen)據(ju)實際情(qing)(qing)況(kuang)酌情(qing)(qing)增減。

2.將傳感器(qi)慢慢放入孔洞中(zhong)，向一個方向慢慢轉動(dong)并下(xia)壓，速(su)度過(guo)快可能(neng)會(hui)導致(zhi)氣泡不(bu)能(neng)被完(wan)全排出。（注意：再轉動(dong)下(xia)壓的過(guo)程(cheng)中(zhong)不(bu)可以上(shang)拔傳感器(qi)，防止(zhi)氣體再次吸入孔中(zhong)）

3.當傳感器(qi)(qi)安裝到正確的深度(du)后（零刻度(du)線與(yu)地面平(ping)齊），設備周圍會溢出一(yi)些泥漿，灌漿完成。（注意：將傳感器(qi)(qi)周圍3CM以外(wai)多(duo)余的泥漿清除(chu)，防止結(jie)塊影響水分下(xia)滲）

第四步：安裝完成

將設備接(jie)好電源線(xian)和485通信線(xian)上電1小時后(hou)便可(ke)進(jin)行數據(ju)采集。

1.砂土安裝要點

砂土(tu)(tu)安裝(zhuang)與壤土(tu)(tu)標準安裝(zhuang)步驟(zou)(zou)無異，需要注意的(de)是需準備足量(liang)的(de)水(shui)(shui)。在(zai)灌漿之(zhi)前，先把水(shui)(shui)倒入孔洞(dong)中，淋濕(shi)整個洞(dong)壁(bi)，直到孔洞(dong)底部有多(duo)余的(de)水(shui)(shui)出(chu)現為止。然后按照(zhao)步驟(zou)(zou)，將泥漿慢慢倒入孔洞(dong)中，大概大概到孔洞(dong)1/2的(de)位置(zhi)。其余安裝(zhuang)步驟(zou)(zou)參照(zhao)壤土(tu)(tu)的(de)安裝(zhuang)即可。

2.黏土安裝要點

黏(nian)土(tu)的(de)安(an)裝在打孔收集土(tu)壤完畢(bi)之后(hou)，清理雜(za)質后(hou)，將黏(nian)土(tu)在水中浸泡(pao)大于(yu)(yu)2小(xiao)時(shi)，使黏(nian)土(tu)軟化，便于(yu)(yu)活成比較均勻的(de)泥漿(jiang)。浸泡(pao)完成后(hou)攪拌成粘稠狀(zhuang)，灌漿(jiang)即可。其余安(an)裝步(bu)驟參照壤土(tu)的(de)安(an)裝即可。

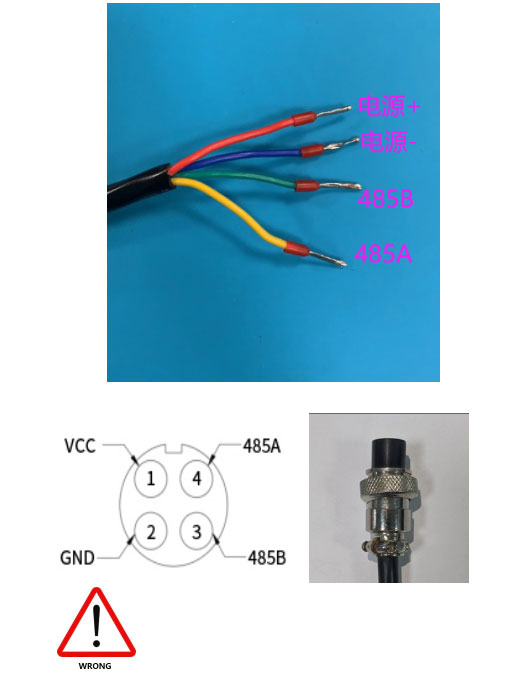

2.電氣安裝

線纜為4芯屏蔽線，線序定義(yi)：紅色-電源線（12~24VDC）

藍色-地線（GND）

綠色-485B黃色-485A

通電前(qian)應仔(zi)細檢查接(jie)線順序，避免(mian)因(yin)接(jie)線錯誤而造成(cheng)不(bu)必要的損失(shi)。注(zhu)：線纜顏色(se)因(yin)生產批次不(bu)同(tong)可能會略有差異，具體以線纜絲(si)印為準

錯誤接線可能導致設備(bei)永久性損壞

四．土壤(rang)PH傳感器維護和保養

1.使用和維護

初次使(shi)用或久置不(bu)用重新使(shi)用時(shi)，敏感球(qiu)泡(pao)和(he)參比液(ye)(ye)絡(luo)部應在3.3mol/L KCI溶液(ye)(ye)中浸(jin)入2小時(shi)以上。

使(shi)用時應先用去離子水（或蒸餾水）洗凈并(bing)擦干，防止雜質帶入被測液體(ti)中，傳感器的1/3應插(cha)入被測液體(ti)中。

接線(xian)端子(zi)部分應(ying)保持清(qing)潔干燥(zao)，傳感器(qi)不(bu)用時應(ying)清(qing)洗干凈，插(cha)入加(jia)(jia)有3.3mol/L KCI溶液的(de)保護套，或將傳感器(qi)插(cha)入加(jia)(jia)有3.3mol/L KCI溶液的(de)容器(qi)中。

檢(jian)查接線端子(zi)處是否干燥，如(ru)有(you)污漬，請(qing)用無水酒精擦拭，干燥后再繼續(xu)使用。傳(chuan)感(gan)(gan)器應避(bi)免長時間(jian)浸泡(pao)在去(qu)離(li)子(zi)水，蛋白質(zhi)溶液，強(qiang)(qiang)酸(suan)(suan)強(qiang)(qiang)堿(jian)溶液以及(ji)酸(suan)(suan)性氟化物溶液中(zhong)，并(bing)防止與有(you)機硅(gui)油(you)脂接觸。使用時間(jian)較長的傳(chuan)感(gan)(gan)器，它的玻璃(li)膜可能變成半透明(ming)或者附有(you)沉積物，此時可用稀鹽酸(suan)(suan)洗滌(di)，并(bing)用水沖洗。

傳(chuan)(chuan)感器(qi)使用時(shi)間較長出(chu)現測量誤差時(shi)，可通過配合(he)儀(yi)器(qi)進行(xing)標定校正，當(dang)以上方式(shi)對(dui)傳(chuan)(chuan)感器(qi)進行(xing)維護和保(bao)養仍不能(neng)進行(xing)標定和測量時(shi)，說(shuo)明傳(chuan)(chuan)感器(qi)已經(jing)失效(xiao)，請更(geng)換傳(chuan)(chuan)感器(qi)。
